Deskrizzjoni tal-Prodott

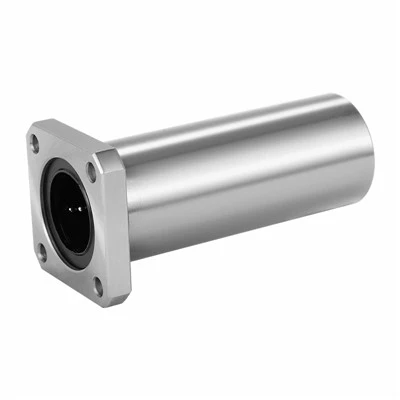

Il-Fange Linear Bearing LMKC20LUU huwa flanġ kwadru -bearing lineari ddisinjat għal applikazzjonijiet li jeħtieġu moviment lineari affidabbli, ta 'frizzjoni baxxa-b'immuntar strutturali solidu. Il-flanġ kwadru (tal-LMKC-tip) jipprovdi immuntar ta' erba-punt ta' bolt-'l isfel, li jagħmilha adattata sew għal frejms tal-magni u assemblaġġi strutturali fejn il-bearing għandu jkun imwaħħal kemm f'assi X kif ukoll Y.
Id-denominazzjoni LUU tindika ċirkwit ta' ballun doppju-ringiela u tul tal-housing estiż (L=80 mm vs. 45 mm għall-LMK20UU standard). Din il-ġeometrija estiża tqassam it-tagħbija fuq żona ta 'kuntatt itwal, tiżdied ir-riġidità u tnaqqas it-tagħbija tat-tarf fuq ix-xaft - partikolarment siewja f'applikazzjonijiet fejn tagħbijiet tal-mument jew forzi cantilevered huma preżenti.
Il-bearings tas-serje LMKC kollha minn SIQIANG huma manifatturati fil-faċilità ta 'produzzjoni tagħna ta' 19,800 m² billi tuża CNC ta 'preċiżjoni u tagħmir tat-tħin, u huma fornuti b'dokumentazzjoni għall-konformità ISO 9001, RoHS, u REACH.
Flanġ kwadru (tip LMKC)
Muntaġġ ta '4 boltijiet, stabbli f'żewġ pjani
Ċirkwit ta' ball-ringiela doppja (LUU)
Tul estiż għal reżistenza tal-mument ogħla
5 ċirkwiti tal-ballun, korsa ta' l-art ta' preċiżjoni, vjaġġar ta' frizzjoni baxxa-konsistenti
Kompatibbli ma 'xaftijiet lineari ta' preċiżjoni Ø20 h6
Manifattura ċertifikata ISO 9001
Traċċabilità sħiħa tal-lott disponibbli
Branding OEM, ippakkjar apposta, u varjanti ssiġillati disponibbli fuq talba
Dimensjonijiet u Speċifikazzjonijiet
| Tip ta' Siġill | Ċirkwit tal-ballun | Dr (mm) | Tolleranza (μm) | D (mm) | Tolleranza (μm) | L ±0.3 (mm) | Tul Globali Medju(mm) | V (mm) | jien (mm) | D1 (mm) | K (mm) | H (mm) | PCD (mm) | D1xd2xh | Eċċentriċità | C (N) | Ko (N) | Piż (g) |
| LMFC6LUU / LMKC6LUU | 4 | 6 | 0/-10 | 12 | 0/-13 | 35 | 29 | 12 | 15 | 28 | 22 | 5 | 20 | 3.5x6x3.1 | 323 | 529 | 31 | |
| LMFC8LUU / LMKC8LUU | 4 | 8 | 0/-10 | 15 | 0/-13 | 45 | 37 | 16 | 20 | 32 | 25 | 5 | 24 | 3.5x6x3.1 | 15 | 431 | 784 | 51 |
| LMFC10LUU / LMKC10LUU | 4 | 10 | 0/-10 | 19 | 0/-13 | 55 | 47 | 20.5 | 24.5 | 40 | 30 | 6 | 29 | 4.5x7.5x4.1 | 588 | 1100 | 98 | |
| LMFC12LUU / LMKC12LUU | 4 | 12 | 0/-10 | 21 | 0/-16 | 57 | 47 | 20.5 | 25.5 | 42 | 32 | 6 | 32 | 4.5x7.5x4.1 | 813 | 1570 | 110 | |
| LMFC13LUU / LMKC13LUU | 4 | 13 | 0/-10 | 23 | 0/-16 | 61 | 27.5 | 43 | 34 | 6 | 33 | 4.5x7.5x4.1 | 813 | 1570 | 130 | |||
| LMFC16LUU / LMKC16LUU | 5 | 16 | 0/-10 | 28 | 0/-16 | 70 | 56 | 25 | 32 | 48 | 37 | 6 | 38 | 4.5x7.5x4.1 | 1230 | 2350 | 190 | |
| LMFC20LUU / LMKC20LUU | 5 | 20 | 0/-10 | 32 | 0/-16 | 80 | 65 | 28.5 | 36 | 54 | 42 | 8 | 43 | 5.5x9x5.1 | 1400 | 2740 | 260 | |
| LMFC25LUU / LMKC25LUU | 6 | 25 | 0/-12 | 40 | 0/-19 | 112 | 83 | 37.5 | 52 | 62 | 50 | 8 | 51 | 5.5x9x5.1 | 20 | 1560 | 3140 | 540 |
| LMFC30LUU / LMKC30LUU | 6 | 30 | 0/-12 | 45 | 0/-19 | 123 | 90 | 40 | 56.5 | 74 | 58 | 10 | 60 | 6.6x11x6.1 | 2490 | 5490 | 680 | |
| LMFC35LUU / LMKC35LUU | 6 | 35 | 0/-12 | 52 | 0/-19 | 135 | 62.5 | 82 | 64 | 10 | 67 | 6.6x11x6.1 | 2650 | 6270 | 1020 | |||
| LMFC40LUU / LMKC40LUU | 6 | 40 | 0/-15 | 60 | 0/-22 | 151 | 69 | 96 | 75 | 13 | 78 | 9x14x8.1 | 25 | 3430 | 8040 | 1570 | ||
| LMFC50LUU / LMKC50LUU | 6 | 50 | 0/-15 | 80 | 0/-22 | 192 | 89.5 | 116 | 92 | 13 | 98 | 9x14x8.1 | 6080 | 15900 | 3600 | |||
| LMFC60LUU / LMKC60LUU | 6 | 60 | 0/-20 | 90 | 0/-25 | 209 | 95.5 | 134 | 106 | 18 | 112 | 11x17x11.1 | 30 | 7550 | 20000 | 4500 |
Applikazzjoni Industriji
Il-fattur tal-forma tal-flanġ kwadrat-u ċ-ċirkwit tal-ballun doppju-ringiela jagħmlu l-LMKC20LUU għażla prattika kull fejn bearing lineari għandu jkun imbarrat direttament fuq wiċċ strutturali u jġorr tagħbijiet minn moderati għal għoljin fuq stroke kompatt. Oqsma ta' skjerament komuni jinkludu:
Awtomazzjoni Industrijali
Robots kartesjani, unitajiet ta' pick-u-post, u stadji ta' attwatur lineari fejn ikun meħtieġ pożizzjonament riġidu u ripetibbli.
CNC u Għodda tal-Magni
Gwida tal-assi sekondarja, slides tal-għodda, u assemblaġġi ta 'waqfien aġġustabbli fuq ċentri tat-tħin u tat-tidwir.
Makkinarju għall-Ippakkjar
Sistemi ta' għalf tal-films, gwidi li jiffurmaw il-kartun, u unitajiet ta' trasferiment tal-conveyor li jitolbu vjaġġ lineari ta' xogħol kontinwu-.
Tagħmir Mediku u tal-Lab
Slajds ta 'strumenti dijanjostiċi, pjattaformi ta' tqassim ta 'fluwidu, u gantri għall-immaniġġjar tal-kampjuni li jeħtieġu backlash baxx.
Stampar u Makkinarju tat-Tessuti
Print-gwidi tal-karru tar-ras, frejms tat-tensjoni tad-drapp, u assemblaġġi tal-labar-li jaħdmu b'rati ta' ċiklu sostnut.
Inġinerija u Loġistika
Imwejjed ta 'lift u trasferiment, binarji ta' gwida tal-pallet, u strutturi ta 'kolonni teleskopiċi f'sistemi ta' mmaniġġjar ta 'materjal.
Customization & Servizzi OEM
SIQIANG topera librerija ta' għodda interna-house ta' aktar minn 4,000 mudell u taċċetta ordnijiet OEM b'ħinijiet ta' tmexxija minn 7 ijiem (oġġetti tal-istokk) sa 30–45 jum (konfigurazzjonijiet personalizzati). Il-modifiki li ġejjin huma disponibbli għas-serje LMKC:
Branding OEM
Immarkar tal-lejżer personalizzat, inċiżjoni tal-logo, jew imballaġġ newtrali disponibbli. Kaxxa tal-kartun tat-tikketta privata u disinji tal-borża aċċettati.
Għażliet tat-Tip tas-Siġill
It-tip miftuħ-jew il-varjanti tas-siġilli tal-kuntatt-lastiku. Verżjonijiet issiġillati jtejbu r-reżistenza għall-kontaminazzjoni f'ambjenti fit-trab jew taċ-ċpar.
Varjant tal-Fanġ
Flanġ -tond (LMFC) jew -flanġ kwadru (LMKC) disponibbli fl-istess daqs ta' toqba. Speċifika fl-ordni jekk hix meħtieġa ġeometrija ta' immuntar differenti.
Dokumentazzjoni u Kampjuni
Kampjuni ta' unitajiet disponibbli għall-validazzjoni minn qabel-ordni. Vidjow tal-assemblaġġ/installazzjoni u tpinġijiet CAD pprovduti fuq talba. 12-xahar ta' garanzija fuq il-vjeġġi kollha.
Għaliex SIQIANG Bearing
Zhejiang SIQIANG Bearing Manufacturing Co., Ltd. hija intrapriża ta '-teknoloġija għolja bbażata f'Lishui, Provinċja ta' Zhejiang, li tispeċjalizza f'berings lineari, slides lineari, unitajiet ta 'appoġġ tax-xaft, viti tal-ballun, u berings konġunti. Mill-2007, il-kumpanija forniet klijenti B2B madwar l-Asja tax-Xlokk, l-Ewropa, l-Afrika, u l-Amerika taħt il-marki reġistrati SQ u SIQIANG. Kull lott huwa manifatturat taħt il-ġestjoni tal-kwalità ISO 9001 u jgħaddi minn proċess ta 'spezzjoni strett f'diversi -stadji qabel il-ġarr.
2007
Imwaqqfa
19,800 m²
Faċilità tal-Produzzjoni
120+
Magni CNC
50+
Pajjiżi ta' Esportazzjoni
Mistoqsijiet Frekwenti
X'dijametru tax-xaft u tolleranza jeħtieġ l-LMKC20LUU?
Il-bearing huwa ddisinjat għall-użu ma 'xaft lineari Ø20 mm. Għal tħaddim bla xkiel, ta' frizzjoni baxxa nirrakkomandaw xaft b'tolleranza h6 (−0 / −13 µm fuq dijametru ta' 20 mm). Ix-xaftijiet mitħunin sa tolleranza h5 jistgħu jintużaw f'applikazzjonijiet ta'-preċiżjoni ogħla. SIQIANG tforni wkoll xaftijiet lineari mwebbsa u mitħun li jaqblu - jekk jogħġbok ikkuntattjana jekk għandek bżonn xaft sħiħ-u-assemblaġġ tal-bearings.
X'inhi d-differenza bejn it-tipi ta 'flanġ LMFC u LMKC?
L-LMFC għandu ħanek ċirkolari tond b'mudell ta' toqba-bolt madwar il-perimetru, filwaqt li LMKC juża flanġ kwadru b'erba' toqob tal-bolt fil-kantunieri. Id-disinn LMKC tal-flanġ kwadru-jissimplifika l-allinjament fi frejms tal-magni rettangolari u jipprovdi footprint tal-immuntar aktar stabbli u simetriku. It-tnejn huma disponibbli fl-istess firxa ta' bore u varjanti ta' tul-estiż LUU.
X'inhi l-kwantità minima tal-ordni, u huma disponibbli kampjuni?
M'hemm l-ebda kwantità minima stretta ta 'ordni għal unitajiet LMKC20LUU standard. L-unitajiet tal-kampjuni jistgħu jiġu rranġati għall-ittestjar tal-kwalifika qabel ma titqiegħed ordni bl-ingrossa. Għal konfigurazzjonijiet OEM jew personalizzati (siġillar speċjali, dimensjonijiet mhux-standard, ippakkjar ta 'tikketta-privata), jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna biex tiddiskuti kwantitajiet u ħinijiet ta' tmexxija.
Liema lubrikazzjoni hija rakkomandata, u x'inhi l-istennija tal-ħajja tas-servizz?
Il-bearing jintbagħat bi grass-applikat mill-fabbrika adattat għal moviment lineari-ġenerali. Għal ħajja ta' servizz estiża, hija rakkomandata lubrikazzjoni mill-ġdid perjodika b'-lithium-grass EP, partikolarment f'ambjenti ta'-ċiklu jew ta' temperatura-għola. L-applikazzjoni ta' żejt kontra-sadid qabel il-ħażna tgħin ukoll biex tippreserva l-kundizzjoni tal-wiċċ. SIQIANG joffri garanzija ta '12-il xahar mid-data tal-ġarr taħt kundizzjonijiet operattivi normali.
